GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系数，做为动力、照明及配电设备的电能转换、分配与控制之用。

■  符合标准

1、IEC439《低压成套开关设备和控制设备》

2、GB7251《低压成套开关设备和控制设备》

■  型号及其含义

■  使用环境条件

 1、 周围空气湿度不高于+40摄氏度，不低于-5摄氏度。24小时内的平均温度不得高于+35摄氏度。

 2、 户内安装使用，使用地点的海拔高度不得超过2000m。

 3、 周围空气相对湿度在最高温度为+40摄氏度时不超过50%，在较低温度时允许有较大的相对湿度。(例如+20摄氏度时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

 4、 设备安装时与垂直面的倾斜度不超过5%。

 5、 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

 6、 用户有特殊要求时可与制造厂协商解决。

■  主要特点

1. 按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、 照明配电柜 。
2. 柜体结构：

　（1） 柜架用8MF冷弯型钢材局部焊接拼装而成，构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。

　（2） 用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。

　（3） 1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用整门结构，柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。

（4） 柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便，门的折边处有橡胶镶条。

　（5） 柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。

　（6） 柜体的顶盖，可在需要时拆除，便于主母线的装配和调整。

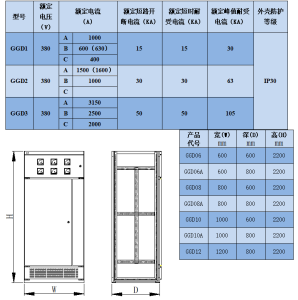

■  基本电气参数

■  外型尺寸

■  订货须知

订货时要注明：

　　1.产品的全型号（包括主电路方案和辅助电路方案）；

　　2.主电路系统组合顺序图、平面布置图；

　　3.辅助电路电气原理图；

　　4.柜内元器件清单；

　　5.用户如有特殊要求应与制造厂协商解决；

　　6.若需母线桥，请具体说明。
