■  产品简介

GCK系列低压抽出式开关柜适用于交流50Hz，额定工作电压380V~660V的低压配电系统中，作为受电、馈电、母联、照明、电动机控制及功率补偿之用，它包含动力中心（PC）和电动机控制中心（MCC）之功能，具有结构先进、外形美观、电气性能高、防护等级高、安全可靠、维护方便等特点，是冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置。

■  符合标准

1、 IEC-439《低压成套开关设备和控制设备》

2、 GB7251《低压成套开关设备和控制设备》

3、 ZBK36001《低压抽出式成套开关设备》

■  型号及其含义

■  使用环境条件

1、海拔高度不超过2000M。

2、周围空气温度不高于+40摄氏度，并且24小时内其平均温度不高于+35摄氏度，周围空气温度不低于-5摄氏度。

3、大气条件：空气清洁，相对湿度在温度为+40摄氏度时不超过50%，在温度较低时允许有较高的相对温度，例如+20摄氏度时为90%。

没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈震荡的场所。

4、与垂直面倾斜不超过5。

5、控制中心适应于以下温度的运输和储存过程，-25摄氏度至+55摄氏度，在短时间内（不超过24小时）不超过+70摄氏度。

6、如上述使用条件不能满足时，应由客户在订货时向我厂提出，协商解决。

■  主要特点

1、 柜体组合性能稳定,接地连续性好；

2、 能容纳更多的单元,相同规格的功能单元的抽屉可以方便的互换；

3、 采用了ABB的机械联锁技术,联锁可靠,在试验合闸,连接和隔离位置时,方可推入或抽出,保证了操作者和设备的安全。在主开关断开位置,抽屉连接位置和隔离位置都可以加锁三把挂锁；

4、 装置各功能室之间有隔板其隔室分为功能单元隔室,水平母线隔室,电缆隔室；

5、 结构通用性强,组装灵活：以25mm为模数的C型钢材能满足各种结构型式，防护等级及使用环境要求；

6、 技术性能高,主要参数达到当代国际技术水平。

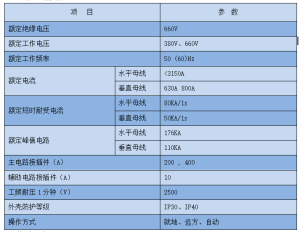

■  基本电气参数

■  外型尺寸

■  订货须知

订货时要注明：

1. 产品的全型号包括主电路方案号和辅助电路方案号；
2. 主电路系统组合顺序图；
3. 辅助电路电气原理图；
4. 柜内元器件清单；
5. 电路中电压、电流、时间等整定参数；
6. 与产品正常使用不符的其他特殊要求。
