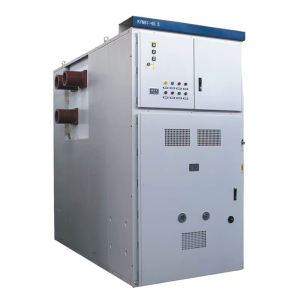

■  产品简介

KYN61-40.5铠装移开式交流金属封闭开关设备(以下简称开关柜)适用于三相交流50Hz、40.5kV单母线及单母线分段电力系统，主要应用于发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电路实行控制、保护和监测，满足IEC60298、GB3906、DL404等标准的要求，并具备完善的“五防“功能。

■  使用条件

1、海拔高度:不超过2000米

2、环境温度:上限为+40℃，下限为-15℃

3、相对湿度:日平均值不大于95%，月平均值不大于90%

4、地震烈度:不超过8度

5、没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所。

■  符合标准

1、IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》

2、GB3906《3-36kV交流金属封闭开关设备》

3、DL404《户内交流中压开关柜订货条件》

■  主要特点

1、海拔高度不超过2000M；

2、周围空气湿度不超过40℃以及不低于-25℃；

3、+20℃时空气相对湿度月平均不大于90%；

4、无剧烈震动和冲击的场所；

5、无爆炸危险场所,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

■  主要特点

采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积。开关柜柜体选用优质冷轧钢板经数控金加工成形后，通过高强度螺栓螺母和铆螺母连接而成，构件表面采用喷塑或镀锌工艺。可配用国产VR8-40.5(3AV3)真空断路器和法国施耐德SF1、SF2型及阿尔斯通FP系列六氧化断路器，以满足不同用户的需求。

开关柜各功能小室均采用金属隔板封隔，并设有独立的压力释放通道;断路器、接地开关等操作均可在开关柜门关闭情况下进行，即可实现关门操作;开关柜的结构适应性强，主结线方案可以达到198种以上，能满足不同用户的需要。手车，断路器，接地开关和后柜门之间设有防止误操作的机械联锁装置，“五防“功能齐全，安全可靠。

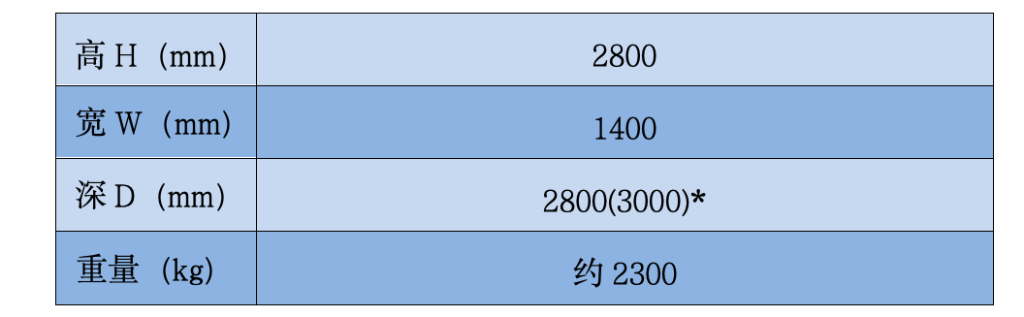

■  外型尺寸

*括号内数字为SF6手车方案

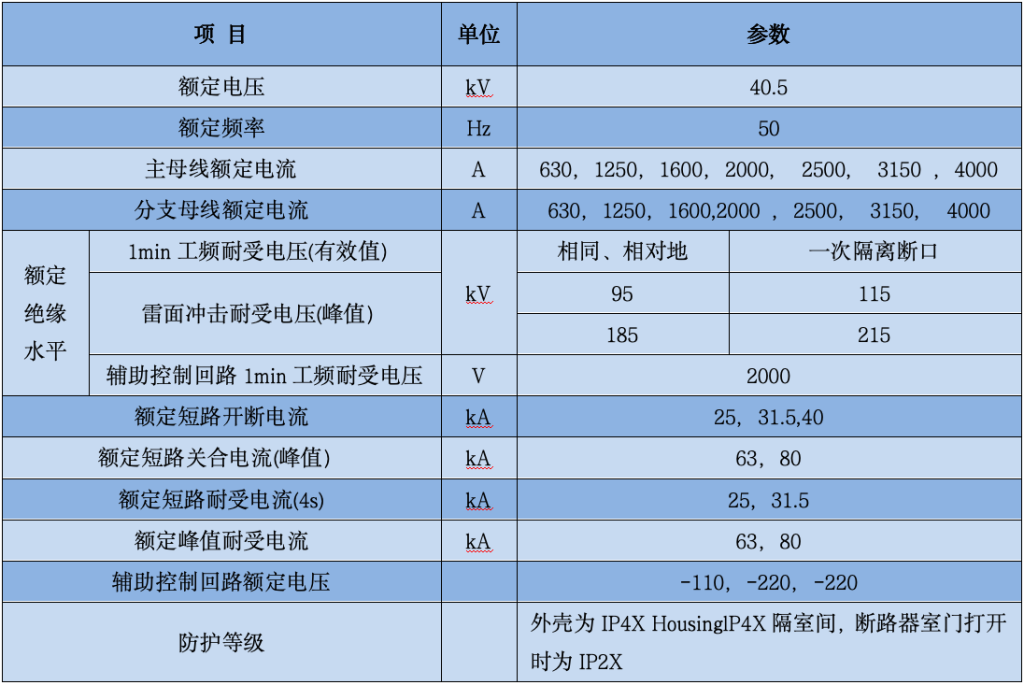

■  基本电气参数

■  订货需知

订货时要注明：

1、主电路方案及组合排列；

2、辅助电路控制和接线原理图；

3、环网柜的型号及方案号；

4、进线及出线形式及接口要求；

5、柜内所有元器件的详细规格及参数；

6、开关柜表面的喷塑颜色。
