■  产品简介

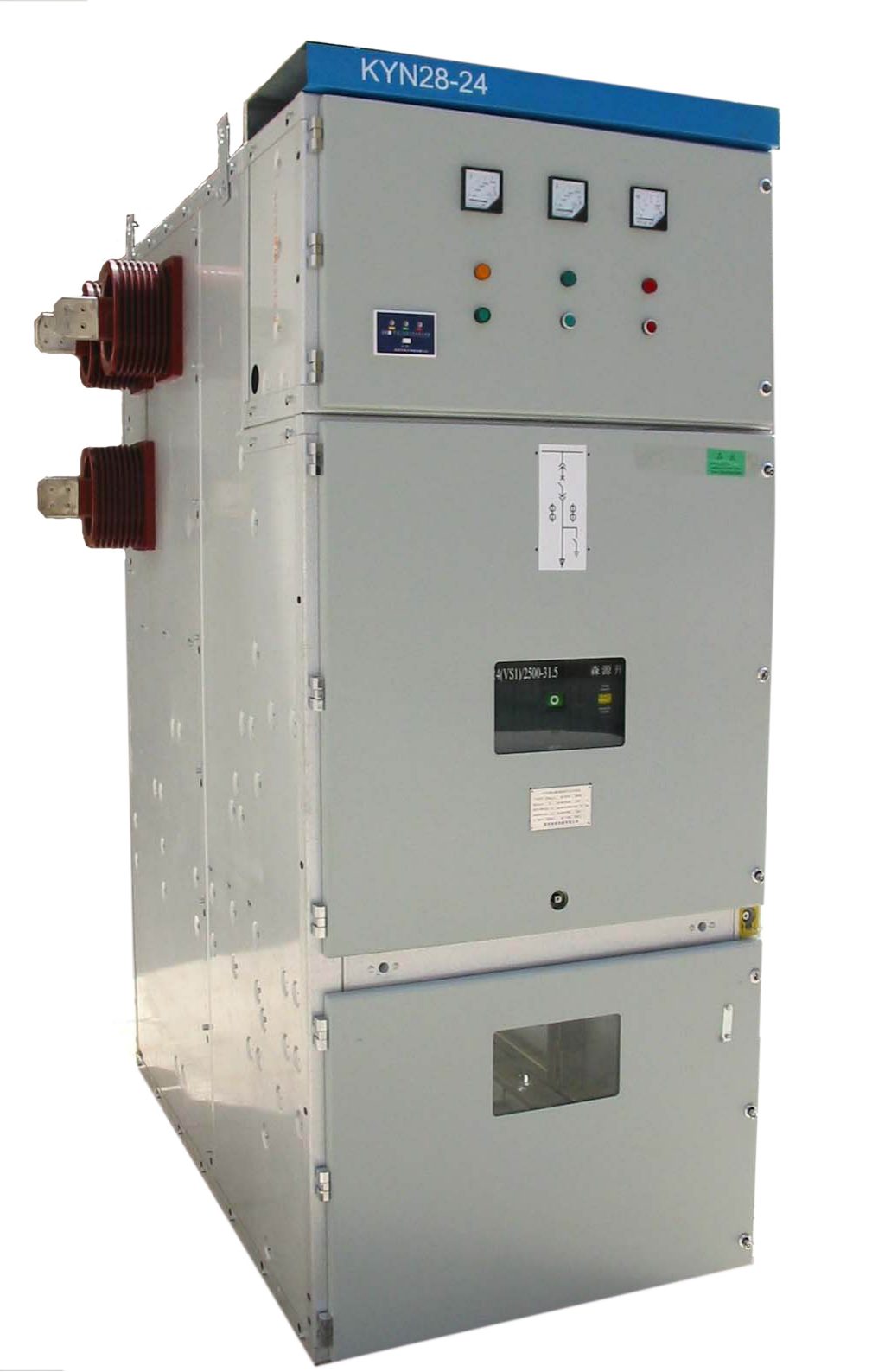

KYN28A-24（Z）型户内金属铠装抽出式开关柜主要用于额定电压为24kV、额定频率为50~60Hz的电力系统中，主要对发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制保护、监测之用。

■  符合标准

1、IEC60298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》

2、GB3906-2006 《3.6KV~40.5KV交流金属封闭开关设备和控制设备》

3、GB/T11022《高压开关设备和控制设备标准的共用技术要求》

4、DL/T404《户内交流高压开关柜订货技术条件》

■  型号及其含

■  使用环境条件

1、周围空气温度：－5 ºC~+40 ºC；

2、海拔高度：不超过1000m；

3、相对湿度：

4、日平均相对湿度不大于95%

5、月平均相对湿度不大于90%；

6、地震烈度：不超过8度；

7、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

8、在超过IEC298规定的正常使用条件下时，由用户和制造厂协商。

■  主要特点

开关设备由柜体和中置可抽出部件（即手车）两大部分组成。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室外间和断路器室门打开时防护等级为IP2X。具有架空进了线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。本开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的“五防”联锁功能。

开关设备的外壳是选用进口敷铝锌薄钢板经CNC机床加工，采取多重折边工艺。这样使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用铆螺母和高强度的螺栓联接而成。这样使加工生产周期短、零部件通用性强、占地面积小，便于组织生产。

手车骨架也采用薄钢板经CNC机床加工后组装而成。后车与柜休绝缘配合，机械联锁安全、可靠、灵活。根据用途同手车分断路器手车、电压互感器手车、计量手车、隔离手车，同规格手车可以百分之百互换。手车在柜体内有断开位置、试验位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用丝杆摇动推进、退出。操作轻便、灵活，适合于各种值班人员操作。手车当需要移开柜体时，用一台专用转运车，就可以方便取出，进行各种检查、维护；而且采用中置式，整个小车体积小，检查、维护都极为方便。

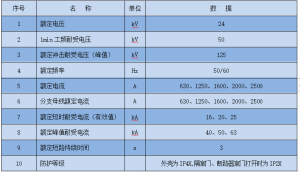

■  基本电气参数

■  外型尺寸

■  订货须知

订货时要注明：

1、主电路方案及组合排列；

2、辅助电路控制和接线原理图；

3、开关柜在配电室的平面布置图；

4、进线及出线形式及接口要求；

5、柜内所有元器件的详细规格及参数；

6、开关柜表面的喷塑颜色。
