■  产品简介

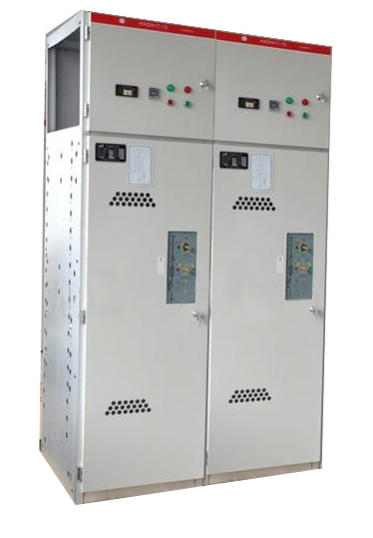

HXGN□-12型环网真空负荷开关柜是一种工业生产以及日常生活中配电中常用的产品，其又称为环网柜，主要适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统，作为户内交流三相3.6~12KV、50HZ的环网供电单元和终端配电设备。HXGN□-12型环网真空负荷开关柜可开断或关合额定负荷电流及变压器空载电流，并能开断或关合一定距离的架空线路、电缆线路或电容器组的电容电流。负荷开关-熔断器组合电器柜可一次性开断额定短路电流。本环网柜可在电力系统中作为配电设备的保护、电能的分配和控制之用。

■  符合标准

1、IEC60298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》

2、IEC240《高压交流负荷开关-熔断器组合电器》

3、GB3906-2006 《3.6KV~40.5KV交流金属封闭开关设备和控制设备》

4、GB/T11022《高压开关设备和控制设备标准的共用技术要求》

5、DL/T404《户内交流高压开关柜订货技术条件》

■  型号及其含

■  使用环境条件

1、周围空气温度：-15℃-40℃；

2、海拔高度：1000m及以下。

3、湿度条件：日平均值不大于95%，水蒸压力日平均不超1.8kpa； 日平均值不大于90%，水蒸压力日平均不超2.2kpa；

4、地震烈度：不超过8度；

5、没有腐蚀性或可燃性气体等明显污染的场所。

注：超出上述正常使用条件时，用户可与本公司协商解决。

■  主要特点

(1)结构性能特点：

1、环网柜采用8MF型材组装，全构架空装模数空E=20mm。2、环网柜内配FZN16-12/T型负荷开关右FZRN16-12D/T型熔断器组合电器，该电器有隔离开关、真空负荷开关、接地开半，且隔开关及接地开关均有明显断口。3、隔离开关、真空负荷开关、接地开关、柜门具有完美可靠的机械联动、联锁装置，能有效防止误操作，并确保护安全维护。4、可手动、电动操作。5、计量柜的柜门、仪表门设有铅封销子。6、熔断器组合电器柜、熔管带有撞针。短路情况下，撞针撞击跳闸机构，实现快速开断，能有效保护电器设备。7、环网柜采用正面操作，可靠墙安装。

(2)“五防”闭锁功能：

1、送电操作：只有当柜体门关闭并锁定，操作接地开关到“打开”位置，才能操作负荷开关至合闸位置。2、停电操作：当负荷开关处于隔离位置，才能关合接地开关，接地开关处于合闸位置时插入绝缘隔板到位，才能打开柜门。3、真空灭弧室刀互为联动，并与柜门联锁，绝缘隔板柜门也有联锁。

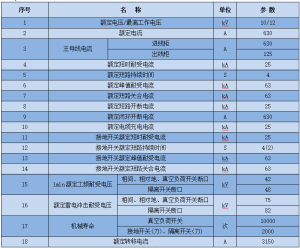

■  基本电气参数

■  外型尺寸

■  订货须知

订货时要注明：

1、主电路方案及组合排列；

2、辅助电路控制和接线原理图；

3、开关柜在配电室的平面布置图；

4、进线及出线形式及接口要求；

5、柜内所有元器件的详细规格及参数；

6、开关柜表面的喷塑颜色。
