■  产品简介

     XGN15-12型户内交流高压六氟化硫环网开关设备，是新一代以六氟化硫负荷开关作为开关而整柜采用空气绝缘的、适用于配电自动化、既紧凑又可扩充的金属封闭开关设备、小型化、参数全、底价位、少维护等特点。

     本产品使用于三相交流10KV、50H z的电力系统中，作为工矿企业、高层建筑、住宅小区、预装式变电站等场所、用来开断、关合负载电流、故障电流、控制和保护线路与配电变压器之用。

■  符合标准

1、IEC60298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》

2、IEC240《高压交流负荷开关-熔断器组合电器》

3、GB3906-2006 《3.6KV~40.5KV交流金属封闭开关设备和控制设备》

4、GB/T11022《高压开关设备和控制设备标准的共用技术要求》

5、DL/T404《户内交流高压开关柜订货技术条件》

■  型号及其含

■  使用环境条件

1、海拔不超过2500m

2、周围温度：+40℃～ -35℃

3、相对湿度：日平均值不大于95%，月平均值不大于90%。

4、周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；

5、无经常性的剧烈振动。

当使用条件不同或有其它要求时需与制造厂协商。

■  主要特点

该产品具有“合-分-接地”三工位灭弧室，配带“五防”功能（防止带负荷分合主开关；防止误入带电隔；防止误分合主开关；防止带电挂接地线；防止接地开关在接地位置送电），联锁可靠，断口绝缘强度高，大爬距设计，出线端均用压罩保护，特殊的动密封和固定密封设计，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的要求，是装备城市电网的新一代高压开关设备。

整个开关柜可分成上下两个部分，柜的上部包括母线室，负荷开关、操作机构和低压室，与下部电缆室分隔开来。因此，可以安全、方便地对装于上部单元内的设备进行检修及改造，并可更换整个上部单元。

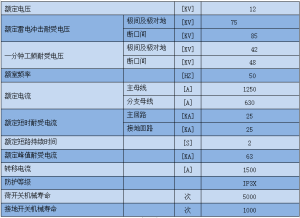

■  基本电气参数

■  外型尺寸

■  订货须知

订货时要注明：

1、主电路方案及组合排列；

2、辅助电路控制和接线原理图；

3、环网柜的型号及方案号；

4、进线及出线形式及接口要求；

5、柜内所有元器件的详细规格及参数；

6、开关柜表面的喷塑颜色。
