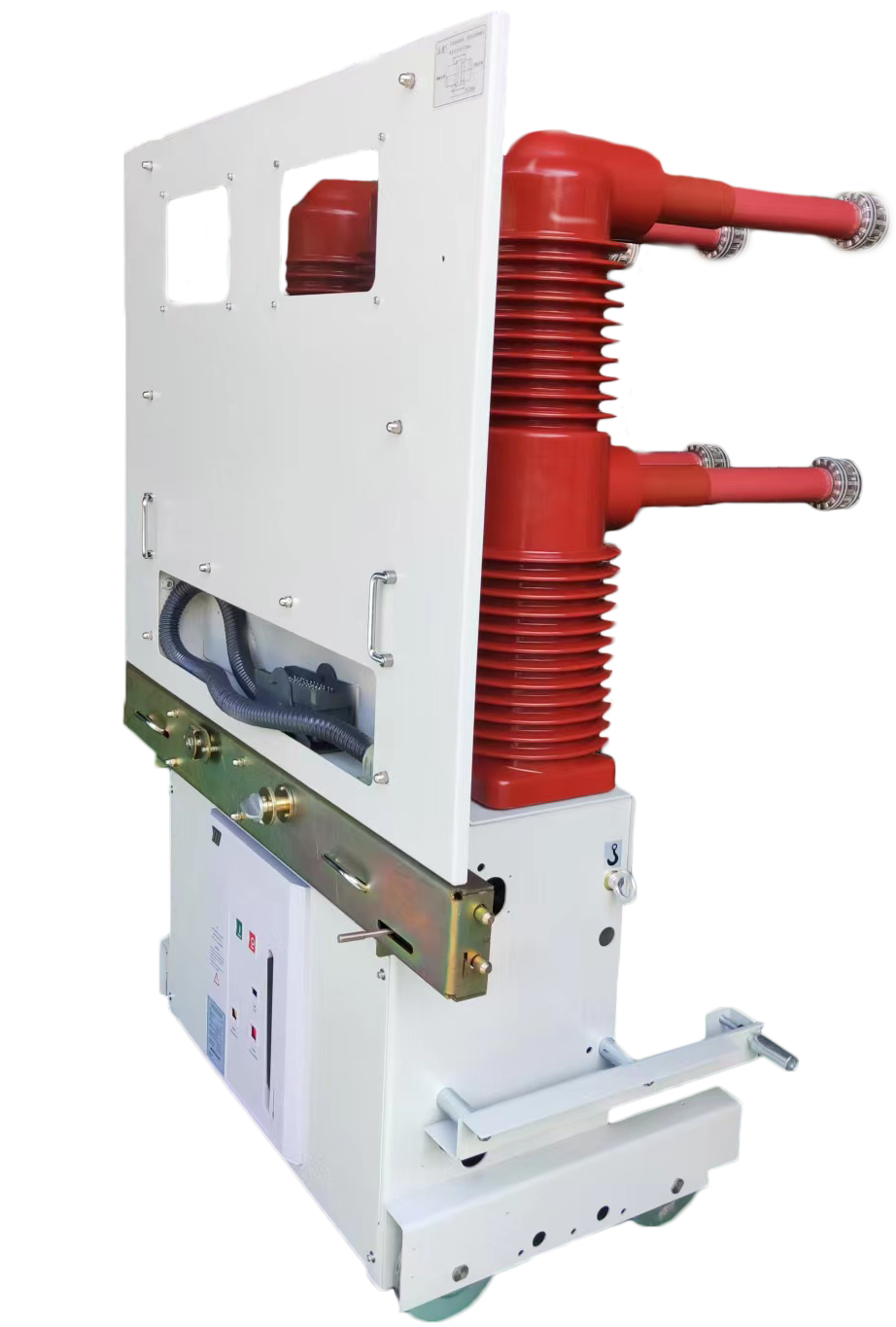

■  产品简介

◆真空开断技术，免维护

◆固定式、手车式、侧装式等多种方案

◆齐备的联锁装置、确保人员及设备安全

◆模块式弹簧操动机构，独立的操动单元，结构统一

◆产品系列化，12kV-40.5kV各型号断路器采用同一款机构模块

◆独立的操动单元，小型化模块，布局更省空间；

◆结构精简，比常规的断路器机构零部件减少了30%以上；

◆齿轮传动，传动可靠，储能寿命能达到5万次以上；

◆机构为独立单元机构，机构不受箱体由于焊接的变形和使用过程中的硬力释放而影响开关的参数；

◆合金渗透表面处理技术，强耐腐蚀、耐磨损性能，使开关的防腐能力达到了户外开关的技术要求；

◆零部件简单，受力接近零角度设计，减小了各零件在运动过程中的相互冲击。

◆零部件大大减少、结构紧凑，主要部件仅有约20个；

◆合分闸线圈统一，安装简便；

◆凸轮合理的曲线设计，让特性更完美，凸轮总厚度20mm,厚实可靠；

◆分闸采用半轴脱扣，脱扣功率小；

◆储能电机90W,易更换，储能时间约4.7秒，储能时间短，寿命高；

◆齿轮传动，齿轮厚度12mm传动可靠；

◆分闸扣板扣接面10mm,尖端受力面积大、不会变形，可靠性高；

◆主部件精铸加工，零件一致性高；

◆保持拐臂宽度70mm,零部件受力面积大、变形量极小、可靠性高，寿命长。

多种安装方式可供选择：

◆手车式

◆固定式

◆侧装式

■  使用环境条件

◆环境温度：最高温度+40℃最底温度-15℃;

◆环境湿度：日平均相对湿度：≤95%

月平均相对湿度：≤90%;

日平均饱和蒸汽压：≤2.2×10-3Mpa;

月平均饱和蒸汽压：≤1.8×10-3Mpa;

◆海拔高度不高于1000m;

◆地震烈度不超过8度；

◆使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体无剧烈震动；

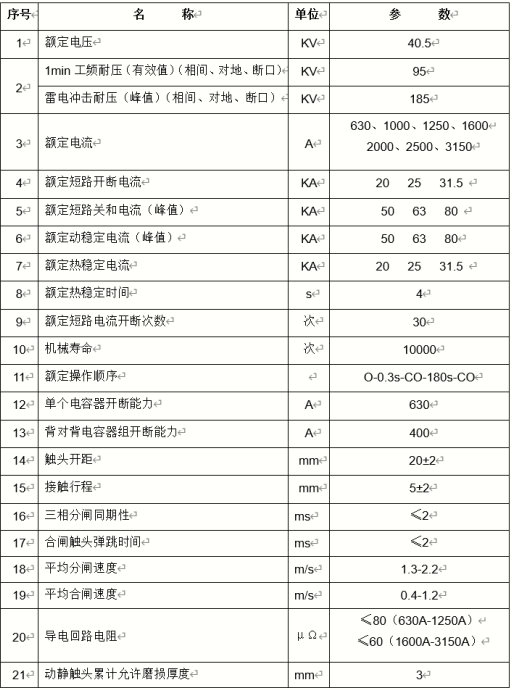

■  基本参数
