■  产品简介

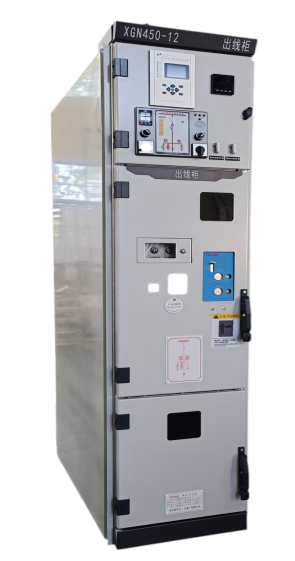

XGN450-12 箱型固定式金属封闭开关柜我公司研发的集智能化、环保型、结构紧凑的 新一代小型化产品。

本产品适用于环网供电单元、发电厂、变电使用。特别适用于工矿企业、住宅小区、 学校、高层建筑等场所的配电控制与保护；能满足变电所、箱式变电站、开闭所和电 缆分接箱等成套产品的配电自动化及其它要求。

■  主要特点

结构小型化，比传统真空断路器、真空负荷开关、组合电器组成的环网柜体体积减少近占用空间40%,节省电力工程总体投资；开关柜上部包括母线室、仪表室、一次主元件室、进出电缆室；开关柜设隔离开关、真空断路器、接地开关为各独立单元，且三者之间有可靠的联锁，隔离开关具有明显的断口，可清楚的观察到开关状态。

操作机构采用一种全新型结构，用强制性机械闭锁方式达到“五防”功能要求，具有操作简便，安全可靠等特点；开关柜柜体金属全封闭设计，接地可靠，柜顶柜后留有虚封的泄压口；断路器、隔离开关、接地开关采用分体结构，模块化的设计方便维护。独立的3个中压隔室，保证用电和检修安全。相间距210mm 完全满足国家标准要求。互感器采用传统电磁式互感器使用寿命长精度高。 额定电流可做到1600A开断电流31.5KA 满足大部分用电需求。PT、计量，联络等方案齐全。上下隔离上下接地方便设计选择。

开关柜具有防误操作五防系统，确保设备操作安全可靠性；本产品以空气为绝缘介质，是传统的以六氟化硫为绝缘介质的SF6充气柜(易泄露、 污染大气、不易维护)和以环氧树脂为绝缘介质的固体柜(材料脆易开裂、难以降解回收、不易维护)最理想的替代产品，其安全、环保、经济、维护方便。

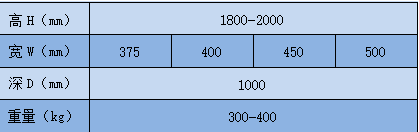

■  外型尺寸

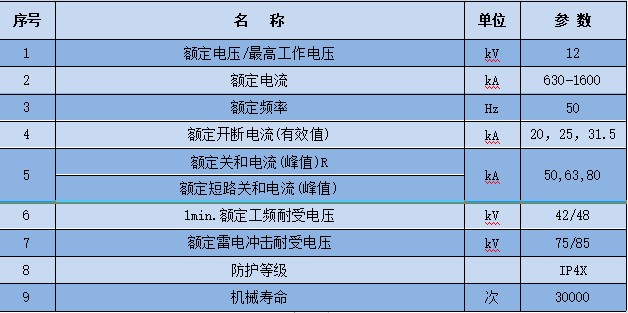

■  基本参数

■  订货须知

1、主电路方案及组合排列；

2、辅助电路控制和接线原理图；

3、环网柜的型号及方案号；

4、进线及出线形式及接口要求；

5、柜内所有元器件的详细规格及参数；

6、开关柜表面的喷塑颜色。
