■  产品简介

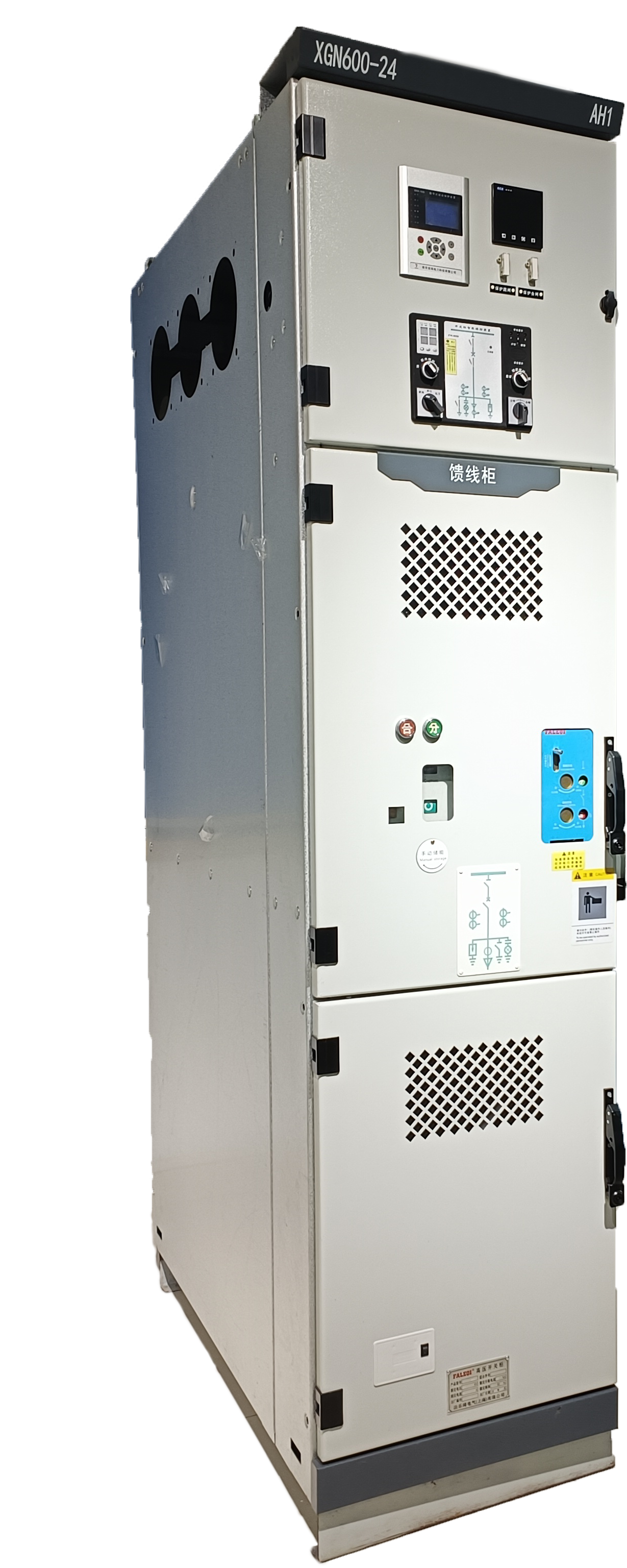

XGN600-24小型化空气绝缘开关柜是我公司研发的新一代小型柜。其产品为隔离+真空断路器+接地开关组合。XGN600-24中压开关柜是我公司研发的一款智能化、环保型、结构最紧凑的小型化空气绝缘中压开关柜。开关柜采用纯空气绝缘，柜内各室无需充任何气体，保证空气绝缘距离大于180mm前提下，最大限度的压缩了柜体的尺寸，特别适用于设备容量大且空间要求较高的场所。

■  产品特点

◆产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力，产品外壳具有IP4X级的防护等级。

◆本产品的主开关配置本公司VR1-24型真空断路器。

◆本产品裸导体空气绝缘距离均能保证大于180mm,其断路器均具有长寿命、高参数、少维护、体积小的独特优点。24kV及10kV海拔4000m环境三相交流50Hz电网，作为接受和分配电能，并对电路实行控制，监测和保护之用。可用于单母线，单母线分段系统或双母线系统，开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》,IEC694《中压开关控制设备共用条款》,我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户内交流中压开关柜订货条件》,德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求，并且具有完善，可靠的防误操作功能。

■  基本参数

■  使用环境条件

1、环境温度：上限+40摄氏度，下限为-25摄氏度。

2、海拔高度：≤1000M

3、相对湿度：日平均值不大于95%，月平均相对湿度不大于90%。

4、抗震强度：≤8级

5、周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。

6、无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足Ⅰ类要求。

7、在超过GB3906规定的正常环境条件下使用时，可由用户和制造厂协商。

■  主要特点

1、 完全金属铠装，组装式结构，组合方案广；

2、 柜体选用进口的敷铝锌钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用型强；

3、 可配装国产的VS1系列或进口VD4系列真空断路器，适用性广，可靠性高，实现长年免维护；

4、 手车设工作、实验位置，各位置均有定位和显示装置，安全可靠；

5、 各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入；

6、 由专用运载车运送手车，操作轻便、灵活；

7、 电缆室可安装多达9根单芯电缆；

8、 高可靠的连锁装置，完全满足“五防”要求；

9、 各高压室均有泄压通道，确保人身安全；

10、面门装有观察窗，可观察室内元件工作状态。

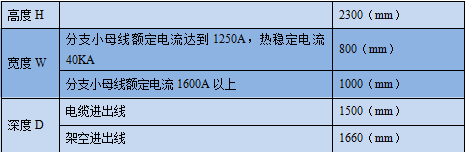

■  外型尺寸

■  订货须知

订货时要注明：

1、主电路方案及组合排列；

2、辅助电路控制和接线原理图；

3、开关柜在配电室的平面布置图；

4、进线及出线形式及接口要求；

5、柜内所有元器件的详细规格及参数；

6、开关柜表面的喷塑颜色。
